Přístupový systém Jablotron RP -02


Námi nejčastěji používaný přístupový systém s možností otevírání čipy či čipovými kartami.


Vlastnosti systému:

- napájení 12VDC
- klidový odběr 35mA
- výstupní relé:
přepínací kontakt max.1A/125V
- komunikace po lince RS-485
- 1000 pozic pro RFID
- nastavení délky impulzu sepnutí relé 1 – 9s
- možnost připojení více periferií
- vzdálenost čtecí antény až 50m
- podpora RFID 125kHz (Manchester)
- aktuální čas a datum na displeji
- záznam událostí 1000 v jednotce
- podpora filtrace až 4 zóny
- možnost kompletní správy z PC
- podpora SDmicro - pouze u verze RP-02SD


    Tento "mozek" lze osadit až čtyřmi linkovými relé, (více info níže) a ovládat tedy až 4 různé dveře či zařízení pomocí jedné elektroniky. Každé dveře mohou mít čtecí anténu buď na jedné či na obou stranách dveří. Práva čipům (kartám) lze nastavit dle přání zákazníka, aby mohl projít příslušnými dveřmi jen člověk, který má právo vstupu - tj. má pro konkrétní dveře autorizovaný čip. Např. do garáže může pouze ten,kdo v ní má auto, do domu mohou všichni, popleáři
mohou do domu třeba jen v pondělí od 7h do 7:30h, lze nastavit prakticky cokoliv.

    Periferie - antény, linkové relé, elektronika se propojují kabelem UTP CAT 5E, jedná se o datový přenos. Komunikace probíhá po tzv. A,B datech. Není tedy možné pomocí vandalismu a "škrtání drátů o sebe" dveře otevřít. Výhodou je možná dlouhá vzdálenost mezi jednotlivými periferiemi.

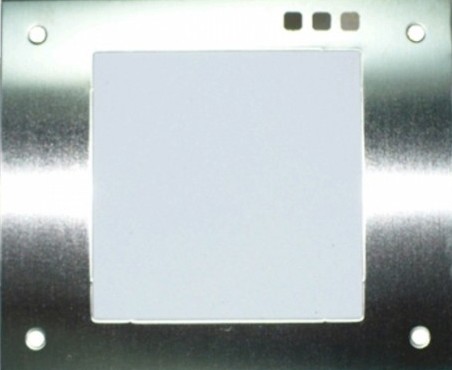

Čtecí antény:





Anténa pro přiložení čipů či karet je v provedení anitvadnal s možností montáže na povrch i pod omítku a také v provedení vnitřím v elegantním nenápadném designu, který nikoho neurazí.

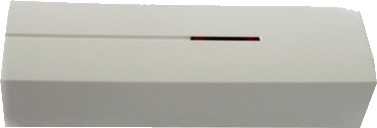

Linkové relé:



Linkové relé slouží k adresovému přiřazení čtecí antény k linkovému relé, což zaručí, že po přiložení čipu se otevřou správné dveře, které se otevřít mají. Jednotka RP-02 umí ovládat až 4 dveře za pomocí 4 linkových relé. Tedy co dveře, to linkové relé.



Software a převodník :



Pomocí USB převodníku mezi jednotkou RP-02 a běžným pc je možné celý systém spravovat,pochopitelně velmi jednoduše a v českém jazyce. Obržíte od nás vytvořenou databázi, zpravidla jsou čipy označené čísly, která jsou vygravírovaná, nedojte tedy k mechanickému seškrábání. Ve výpisu systému je možné pak dohledat až 1000 událostí, které jdou rozšířit pomocí microSD karty. Je pak naprosto zřetelné, kdo a v kolik prošel jakými dveřmi. Také se dá nastavit čas otevření dveří, zakázat či povolit daný čip, přidat čipy či je ubrat a nastavit jim časová a vstupová práva. Toto vše Vás naučíme a nebo zajistíme správu systému.
